Radial Leaded sex
Name:

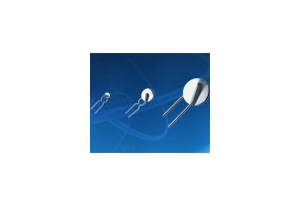

JK90 Series
Model:JK90
Category:
Radial Leaded sex
Product Features
:
voltage:90V
current:
0.15A - 0.90A
PDF Download
Parameter
Description
产品描述
该系列PTC自恢复保险丝额定工作电压为90V、额定维持电流为0.15A~0.90A。是专门为电子整流器、节能灯等设计的过流保护器,具有室温电阻小、可靠性高、安装方便、在电路故障排除后可自动回复而多次使用等优点。
产品型号
及技术参数
Model
Vmax
Imax
Ih
It
Max.Time To Trip At 3*Ih
Pd
Initial resistance (Ω)
(V)
(A)
(A)
(A)
(S)
(W)
Rmin
Rmax
JK90-150
90
20
0.15
0.3
30
1.65
1.5
3
JK90-200
90
20
0.2
0.4
30
1.7
1
2.5
JK90-250
90
20
0.25
0.5
30
1.75
0.8
2
JK90-350
90
20
0.35
0.75
30
1.8
0.6
1.2
JK90-550
90
20
0.55
1.1
30
2
0.35
0.9
JK90-750
90
20
0.75
1.5
30
2.5
0.2
0.6
JK90-900
90
20
0.9
1.8
30
3
0.1
0.5
外形产品
Model
Maximum Contour Size(mm)
Fig
A(max)
B(max)
C(typ)
D(max)
JK90-150
4.9
13.5
3
5.1
2
JK90-200
5.5
13.5
3
5.1
2
JK90-250
6.3
13.7
3
5.1
2
JK90-350
7.9
14.5
3
5.1
2
JK90-550
9.8
15.8
3
5.1
2
JK90-750
11.3
18
3
5.1
2
JK90-900
12.9
1.6
3
5.1
2
产品特征
保持电流(I H):25℃静止空气环境中不触发PPTC自复保险丝突越的最高电流。
触发电流(I T):25℃静止空气环境中PPTC自复保险丝从低阻抗转为高阻抗的最小电流。
最大电压(V max):PPTC自复保险丝能承受的最大工作电压。
最大电流(I max):P35倍PTC自复保险丝能承受的最大电流。
动作时间(T trip):指定电流下的最大动作时间。
动作功率(Pd typ):25℃环境温度时PPTC自复保险丝动作状态下的消耗功率。
最小电阻(R min):25℃ 温度条件下最小零功率电阻。
最大电阻(R max):25℃ 温度条件下最大零功率电阻。
