径向引线性

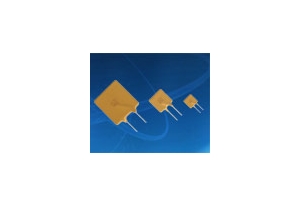

产品名称：JK30系列

产品型号：JK30

产品类别：径向引线性

产品特征：
额定工作电压：30V
额定维持电流：0.75A - 9.0A

PDF文件下载

产品参数详细说明

产品描述

JK30系列PTC自恢复保险丝额定工作电压为30V、额定维持电流为0.75A～9.0A。这一系列的热敏电阻具有中等的耐电压能力，与JK60系列自恢复保险丝相比具有不动作电流大、电阻小、体积小、动作时间短等优点。可广泛用于灯具、计算机接口、鼠标、键盘、微型电机、变压器、CPU、火警及安全保护系统、卫星电视接收系统及其它一些测试、测量设备中。

产品型号及技术参数

Model	Vmax	Imax	Ih	It	Rmin	Rmax	Pd
Model	(V)	(A)	(A)	(A)	(Ω)	(Ω)	(W)
JK30-075	30	40	0.75	1.50	0.20	0.37	0.60
JK30-090	30	40	0.90	1.80	0.10	0.22	0.60
JK30-110	30	40	1.10	2.20	0.07	0.20	0.70
JK30-135	30	40	1.35	2.70	0.07	0.16	0.80
JK30-160	30	40	1.60	3.20	0.06	0.14	0.90
JK30-185	30	40	1.85	3.70	0.05	0.12	1.00
JK30-200	30	40	2.00	4.00	0.04	0.10	1.20
JK30-250	30	40	2.50	5.00	0.03	0.08	1.20
JK30-300	30	40	3.00	6.00	0.03	0.07	2.00
JK30-400	30	40	4.00	8.00	0.01	0.06	2.50
JK30-500	30	40	5.00	10.00	0.01	0.05	3.00
JK30-600	30	40	6.00	12.00	0.005	0.04	3.50
JK30-700	30	40	7.00	14.00	0.005	0.03	3.80
JK30-800	30	40	8.00	16.00	0.005	0.025	4.00
JK30-900	30	40	9.00	18.00	0.005	0.02	4.20

外形产品

Model	Maximum Contour Size(mm)				Fig
Model	A(max)	B(max)	C(typ)	D（max)	Fig
JK30-075	7.4	12.2	3.0	5.1	3
JK30-090	7.4	18.5	3.0	5.1	1
JK30-110	7.4	18.5	3.0	5.1	1
JK30-135	9.2	17.6	3.0	5.1	1
JK30-160	9.2	20.2	3.0	5.1	1
JK30-185	9.2	20.2	3.0	5.1	1
JK30-200	15.2	20.2	3.0	5.1	1
JK30-250	13.2	22.4	3.0	5.1	1
JK30-300	13.2	20.4	3.0	5.1	2
JK30-400	14.0	23.7	3.0	5.1	2
JK30-500	14.0	23.7	3.0	10.2	2
JK30-600	17.2	27.0	3.0	10.2	2
JK30-700	17.2	27.0	3.0	10.2	2
JK30-800	23.5	29.2	3.0	10.2	2
JK30-900	23.5	29.2	3.0	10.2	2

产品特征

保持电流（I H）：25℃静止空气环境中不触发PPTC自复保险丝突越的最高电流。
触发电流（I T）：25℃静止空气环境中PPTC自复保险丝从低阻抗转为高阻抗的最小电流。
最大电压（V max）：PPTC自复保险丝能承受的最大工作电压。
最大电流（I max）：P35倍PTC自复保险丝能承受的最大电流。
动作时间（T trip）：指定电流下的最大动作时间。
动作功率（Pd typ）：25℃环境温度时PPTC自复保险丝动作状态下的消耗功率。
最小电阻（R min）：25℃ 温度条件下最小零功率电阻。
最大电阻（R max）：25℃ 温度条件下最大零功率电阻。

储存及工作温度：-40℃到85℃。
