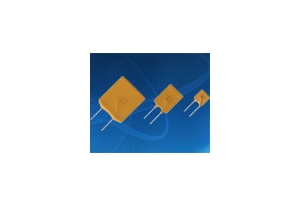

产品描述
JK16系列PTC自恢复保险丝额定工作电压为16V、额定维持电流为3.0A~14.0A,适用于额定工作电压较低、工作电流较大的电路中。这一系列自恢复保险丝与JK60及JK30系列自恢复保险丝相比具有体积及电阻更小、维持电流更大、动作时间相对较短等优点。可广泛用于灯具、计算机接口、鼠标、键盘、微型电机、变压器、CPU、火警及安全保护系统、卫星电视接收系统及其它一些测试、测量设备中。
产品型号及技术参数
Model |
Vmax |
Imax |
Ih |
It |
Rmin |
Rmax |
Pd |
(V) |
(A) |
(A) |
(A) |
(mΩ) |
(mΩ) |
(W) |
JK16-300 |
16 |
100 |
3.0 |
6.0 |
20.0 |
60.0 |
2.3 |
JK16-400 |
16 |
100 |
4.0 |
8.0 |
20.0 |
40.0 |
2.4 |
JK16-500 |
16 |
100 |
5.0 |
10.0 |
14.0 |
25.0 |
2.6 |
JK16-600 |
16 |
100 |
6.0 |
12.0 |
10.0 |
21.0 |
2.8 |
JK16-700 |
16 |
100 |
7.0 |
14.0 |
8.0 |
15.0 |
3.0 |
JK16-800 |
16 |
100 |
8.0 |
16.0 |
6.0 |
13.0 |
3.0 |
JK16-900 |
16 |
100 |
9.0 |
18.0 |
4.0 |
12.0 |
3.3 |
JK16-1000 |
16 |
100 |
10.0 |
20.0 |
4.0 |
11.0 |
3.7 |
JK16-1100 |
16 |
100 |
11.0 |
22.0 |
3.0 |
9.0 |
3.7 |
JK16-1200 |
16 |
100 |
12.0 |
24.0 |
3.0 |
8.0 |
4.2 |
JK16-1300 |
16 |
100 |
13.0 |
26.0 |
3.0 |
8.0 |
4.2 |
JK16-1400 |
16 |
100 |
14.0 |
28.0 |
3.0 |
6.0 |
4.6 |
外形产品
Model |
Maximum Contour Size(mm) |
A(max) |
B(max) |
C(typ) |
D(max) |
JK16-300 |
9.0 |
12.0 |
3.0 |
5.1 |
JK16-400 |
10.0 |
13.0 |
3.0 |
5.1 |
JK16-500 |
10.7 |
15.0 |
3.0 |
5.1 |
JK16-600 |
13.5 |
15.0 |
3.0 |
5.1 |
JK16-700 |
13.5 |
18.0 |
3.0 |
5.1 |
JK16-800 |
13.5 |
18.0 |
3.0 |
5.1 |
JK16-900 |
15.0 |
23.0 |
3.0 |
5.1 |
JK16-1000 |
18.0 |
24.0 |
3.0 |
5.1 |
JK16-1100 |
18.0 |
24.0 |
3.0 |
5.1 |
JK16-1200 |
22.5 |
25.0 |
3.0 |
10.2 |
JK16-1300 |
24.0 |
28.0 |
3.0 |
10.2 |
JK16-1400 |
24.0 |
28.0 |
3.0 |
10.2 |
产品特征
保持电流(I H):25℃静止空气环境中不触发PPTC自复保险丝突越的最高电流。
触发电流(I T):25℃静止空气环境中PPTC自复保险丝从低阻抗转为高阻抗的最小电流。
最大电压(V max):PPTC自复保险丝能承受的最大工作电压。
最大电流(I max):P35倍PTC自复保险丝能承受的最大电流。
动作时间(T trip):指定电流下的最大动作时间。
动作功率(Pd typ):25℃环境温度时PPTC自复保险丝动作状态下的消耗功率。
最小电阻(R min):25℃ 温度条件下最小零功率电阻。
最大电阻(R max):25℃ 温度条件下最大零功率电阻。
储存及工作温度:-40℃到85℃。
